Zapata Para Inspeccion Ultrasonica De Incidencia Oblicua Con Alta Relacion SeÑal-ruido.

Resumen de la Invención

La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.

El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.

Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.

El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.

En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.

Descripción Técnica Detallada (Abstract de Base de Datos)

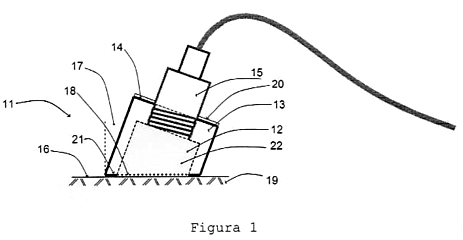

El presente modelo de utilidad se refiere a una zapata de inspeccion ultrasonica de incidencia oblicua con alta relacion señal-ruido que consiste en: una barra estructural de acrilico (13), con una cavidad (12) constituida a lo largo del eje vertical de la misma, que sirve para alojar en su interior una solucion acuosa(22);un maquinado interno en el extremo superior(14) de la barra(13), y un extremo inferior que forma un angulo (17) con el eje vertical de la barra de acrilico(13) un transductor ultrasonico (15) que cuenta con un maquinado exterior para ser insertado perpendicularmente al maquinado interno de la estructura de acrilico(13);un acabado especial(2O ubicado en el extremo superior(14)de la barra de acrilico (13) para evitar que las posibles reflexiones sean dispersadas y no reflejadas al transductor (15); una pelicula o membrana(18) ubicada en el extremo inferior de la estructura de acrilico (13) constituyendo un receptaculo en cuyo interior se aloja la solucion acuosa.

Detalles de la Patente

Figura Jurídica:

Modelos de Utilidad

Número de Solicitud:

MX/u/2007/000145

Fecha de Presentación:

19-04-2007

Clasificación:

G01F1/66 (2006-01)

Solicitante(s):

Inventor(es):

MARCOS LEY KOO, SERGIO SALAZAR CRUZ, Av. Reforma No. 113, Col. Palmira, 62490, CUERNAVACA, Morelos, MEXICO

Información Adicional

La inspección ultrasónica es una técnica utilizada en la industria para detectar defectos en materiales y estructuras. La zapata para inspección ultrasónica de incidencia oblicua con alta relación señal-ruido es una herramienta esencial para llevar a cabo esta técnica con precisión y eficacia. La zapata para inspección ultrasónica de incidencia oblicua con alta relación señal-ruido es un dispositivo que se coloca en la superficie del material que se va a inspeccionar. Esta zapata está diseñada para enviar ondas ultrasónicas de forma oblicua al material, lo que permite detectar defectos que no se pueden encontrar con la inspección directa. La alta relación señal-ruido es una característica clave de esta zapata. Esto significa que la señal que se recibe es mucho más fuerte que el ruido de fondo, lo que permite detectar incluso los defectos más pequeños en el material. La zapata para inspección ultrasónica de incidencia oblicua con alta relación señal-ruido se utiliza en una amplia variedad de aplicaciones, desde la inspección de tuberías y tanques de almacenamiento hasta la evaluación de piezas de aviones y componentes de turbinas. Esta herramienta es esencial para garantizar la seguridad y la calidad en la industria. La inspección ultrasónica es una técnica no destructiva que permite detectar defectos en el material antes de que se produzca un fallo catastrófico. Con la zapata para inspección ultrasónica de incidencia oblicua con alta relación señal-ruido, los ingenieros y técnicos pueden llevar a cabo inspecciones precisas y eficaces para garantizar la seguridad y la calidad en la industria. En resumen, la zapata para inspección ultrasónica de incidencia oblicua con alta relación señal-ruido es una herramienta esencial para la inspección de materiales en la industria. Con su capacidad para detectar defectos de forma precisa y eficaz, esta herramienta es esencial para garantizar la seguridad y la calidad en la industria.
