Montaje Colector Ensamblado Sobre Superficie Que Tiene Una Superficie De Alineacion Plana.
La presente invención se refiere a un montaje colector ensamblado sobre superficie que tiene una superficie de alineación plana. Este montaje colector tiene como objetivo proporcionar una solución sencilla y eficiente para la conexión de varios componentes eléctricos en un sistema de energía solar.
El montaje colector consta de un cuerpo principal que se fija a la superficie de un panel solar. Este cuerpo principal tiene una serie de orificios para la conexión de los cables eléctricos que provienen de los paneles solares. Además, el cuerpo principal también cuenta con una superficie de alineación plana que permite el ensamblaje de otros componentes eléctricos, como los inversores de energía.
GRACIAS POR VISITARNOS
La superficie de alineación plana del montaje colector asegura una alineación precisa de los componentes eléctricos, lo que aumenta la eficiencia del sistema de energía solar. Además, el montaje colector es fácil de instalar y de mantener, lo que reduce los costos de instalación y mejora la fiabilidad del sistema.
Esta patente es una solución innovadora para el diseño de sistemas de energía solar y puede ser utilizada por fabricantes y proveedores de sistemas de energía solar para mejorar sus productos y servicios. Además, el montaje colector también puede ser utilizado en otros campos de la electrónica y la ingeniería, lo que hace que esta patente tenga un gran valor en el mercado.
Algunas patentes que relacionadas son: * CONMUTADOR GIRATORIO.
* PROCESO MEJORADO PARA PRODUCIR DERIVADOS DE NITROISOUREA.
* BIOSENSORES, COMUNICADORES, Y CONTROLADORES QUE VERIFICAN EL MOVIMIENTO DEL OJO Y METODOS PARA UTILIZARLOS.
* ENSAMBLE DE CONECTOR ACOPLADO CON PALANCA CON UN APARATO DE ASEGURAMIENTO DE POSICIoN.
* METODO DE LIMPIEZA DE ENVASES PARA RECICLAJE.
* ALBUMINA EN UN RECIPIENTE POLIMERICO FLEXIBLE.
* MEZCLAS DE CAUCHO Y VULCANIZADOS DE ALTO CONTENIDO EN CARGAS BASADOS EN VINILPOLIBUTADIENOS HIDROGENADOS.

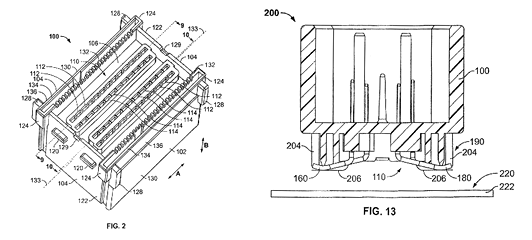

Descripcion: Se describe un montaje colector que incluye un alojamiento aislante (300) que tiene una pluralidad de paredes que define una cavidad interior (308) que se extiende a lo largo de un eje de union (311), y una pluralidad de contactos (350, 370) dentro de la cavidad y que se extiende a trave de una de las paredes (306) a un exterior del alojamiento para el ensamblado sobre superficie a un circuito de impresion (303). El alojamiento aislante incluye por lo menos un reborde de alineacion (330) que se extiende en una superficie exterior del mismo en una direccion sustancialmente perpendicular al eje de union. Los contactos se empalman con el reborde de alineacion y son precargados contra el reborde de alineacion mientras que los contactos son instalados en el alojamiento, de tal modo que se asegura la coplanaridad de los contactos para el ensamblado sobre superficie a un circuito de impresion.
Figura Juridica: Patentes de Invencion, PATENTE:Montaje Colector Ensamblado Sobre Superficie Que Tiene Una Superficie De Alineacion Plana. en México
Solicitud: MX/a/2007/010324
Fecha de Presentacion: 2007-08-23
Solicitante(s):
Inventor(es): DANIEL WILLIAMS FRY, JR., JOHN MARK MYER, HURLEY CHESTER MOLL, CHARLES RANDALL MALSTROM, CRAIG MAURICE CAMPBELL, 397 Walnut Hill Road, 17551, Millersville, Pennsylvania, E.U.A.
Clasificacion: H01R12/04 (2006-01) referente a Montaje Colector Ensamblado Sobre Superficie Que Tiene Una Superficie De Alineacion Plana.
