Metodo De Medicion Y Sistema De Monitoreo De La Contaminacion Mediante La Medicion De La Corriente De Fuga.

Resumen de la Invención

La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.

El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.

Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.

El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.

En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.

Descripción Técnica Detallada (Abstract de Base de Datos)

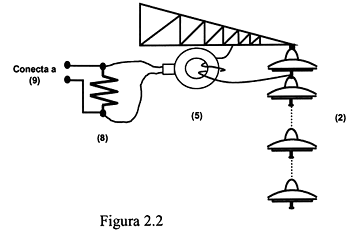

1.- Un sistema de monitoreo de la contaminacion de aisladores mediante la medicion de la corriente de fuga caracterizado porque comprende un circuito de corriente base que recibe la señal de una resistencia conectada en los extremos del secundario de un transformador de corriente y la conecta a un circuito recortador de señal; la salida del recortador de señal se conecta a un circuito reforzador de señal cuya salida se conecta a un circuito rectificador de voltaje cuya salida es una señal de voltaje que es enviada a un circuito de filtrado cuya salida es enviada a un circuito amplificador cuya salida es la corriente de fuga base y porque comprende un circuito detector de picos de corriente que recibe la salida del circuito rectificador de voltaje y la envia a un circuito muestreador retenedor y a un comparador de voltaje; la salida del muestreador retenedor es el pico de la corriente de fuga y es enviado a la unidad central de procesamiento y al comparador de voltaje; la salida de este último es una señal de interrupcion que es enviada a una compuerta OR que recibe tambien a una señal de borrar; la salida de la compuerta OR se conecta con el muestreador retenedor y porque comprende una unidad central de procesamiento que recibe la señal de interrupcion generada por el comparador de voltaje a trave de un microcontrolador para saber cuando leer el valor pico de la corriente de fuga y porque en funcion del nivel de una señal de interrupcion el microcontrolador lee el nivel del pico y lo compara contra los umbrales programados en la memoria EEPROM del sistema y porque la unidad central de procesamiento clasifica los valores de picos e incrementa los contadores correspondientes a cada umbral y porque el microcontrolador guarda las mediciones de corriente de fuga base, las mediciones de los picos de corriente de fuga y los valores de los contadores en una memoria RAM de acuerdo con el programa guardado en la memoria EEPROM; y porque el microcontrolador tambien genera a la señal borra, que es enviada a una compuerta OR, de acuerdo a los niveles programados en la memoria EEPROM para iniciar la deteccion de una nueva señal de pico y porque la informacion almacenada en las memorias RAM y EEPROM puede ser enviada a una computadora personal a trave de un circuito transmisor receptor a solicitud del usuario o cuando la unidad central de procesamiento detecte un nivel peligroso de corriente de fuga y porque la unidad central de procesamiento puede ser reiniciada por un sistema de reinicio y porque comprende un sensor de corriente de fuga, que registra el valor de corriente de fuga que circula sobre los aisladores y porque la corriente que circula sobre los aisladores es desviada por un elemento aislante hacia un transformador de corriente tipo dona de donde su salida es conectada a una resistencia conectada en los extremos del secundario de un transformador de corriente.

Detalles de la Patente

Figura Jurídica:

Patentes de Invencion

Número de Solicitud:

PA/a/2005/003354

Fecha de Presentación:

18-03-2005

Clasificación:

G01R31/02 (2006-01)

Solicitante(s):

Inventor(es):

GERARDO MONTOYA TENA, ISAIAS RAMIREZ VAZQUEZ, Av. Reforma No. 113, Col. Palmira, 62490, Cuernavaca, Morelos, MEXICO

Información Adicional

La contaminación es uno de los mayores problemas que enfrenta la humanidad en la actualidad. La contaminación del aire, del agua y del suelo son solo algunos de los tipos de contaminación que afectan a nuestro planeta. Es por eso que es crucial encontrar formas efectivas de medir y monitorear la contaminación. Una de las formas más innovadoras de hacerlo es mediante la medición de la corriente de fuga. La corriente de fuga es la corriente eléctrica que fluye a través de la superficie del aislante de un cable o equipo eléctrico, y se produce cuando una corriente eléctrica fluye a través de un aislante. La medición de la corriente de fuga se ha utilizado durante mucho tiempo en la industria eléctrica para detectar problemas en los cables eléctricos, pero recientemente ha sido adoptada como una forma efectiva de medir la contaminación. El método de medición de la corriente de fuga se basa en la idea de que los contaminantes en el aire, el agua y el suelo tienen una carga eléctrica que puede afectar la corriente que fluye a través de los cables eléctricos. Al medir la corriente de fuga, se puede determinar la cantidad de contaminantes presentes en el medio ambiente. Para implementar este método de medición, se requiere un sistema de monitoreo de la corriente de fuga que pueda medir la corriente eléctrica en los cables eléctricos y enviar la información a un dispositivo de registro. El dispositivo de registro luego procesa los datos y los presenta en un formato fácil de entender para el usuario. El sistema de monitoreo de la corriente de fuga se puede utilizar en una variedad de entornos, incluidas las industrias, las ciudades y las comunidades locales. Al medir la contaminación de esta manera, se pueden tomar medidas para reducir la cantidad de contaminantes en el medio ambiente y mejorar la calidad del aire, el agua y el suelo. En conclusión, el método de medición y el sistema de monitoreo de la corriente de fuga son una forma innovadora y efectiva de medir la contaminación y mejorar la calidad del medio ambiente. Al adoptar esta tecnología, podemos tomar medidas para reducir la cantidad de contaminantes en nuestro entorno y proteger nuestro planeta para las generaciones futuras.
