Metodo Para Fabricar Un Acero Inoxidable Martensitico.
El acero inoxidable martensítico es un tipo de acero que se caracteriza por su alta resistencia y dureza. Es ampliamente utilizado en la fabricación de herramientas, cuchillos, y piezas de maquinaria que requieren una alta resistencia al desgaste y la corrosión.
En este artículo, te presentaremos un método para fabricar acero inoxidable martensítico de alta calidad.
El proceso comienza con la selección de los materiales adecuados. Para fabricar acero inoxidable martensítico, se requiere una aleación de hierro, carbono y cromo. La cantidad de cromo en la aleación debe ser superior al 12% para garantizar la resistencia a la corrosión del acero.
Una vez seleccionados los materiales, se procede a la fundición de la aleación en un horno de arco eléctrico. Durante la fundición, se agrega nitrógeno al horno para aumentar la dureza del acero. Después de la fundición, se realiza un tratamiento térmico para mejorar las propiedades del acero.
El tratamiento térmico consta de dos etapas: el temple y el revenido. Durante el temple, el acero se calienta a una temperatura alta y luego se sumerge en un baño de enfriamiento para enfriarlo rápidamente. Este proceso aumenta la dureza del acero pero también lo hace más frágil y quebradizo.
GRACIAS POR VISITARNOS
En la etapa de revenido, el acero se calienta nuevamente a una temperatura menor que la del temple y se mantiene a esa temperatura durante varias horas. Este proceso reduce la fragilidad del acero y mejora su tenacidad, al mismo tiempo que mantiene su dureza.
Una vez completado el tratamiento térmico, el acero inoxidable martensítico está listo para ser utilizado en aplicaciones industriales. Este proceso garantiza que el acero tenga una alta resistencia al desgaste y la corrosión, lo que lo hace ideal para su uso en herramientas y maquinaria.
En conclusión, la fabricación de acero inoxidable martensítico es un proceso complejo que requiere la selección cuidadosa de los materiales y la realización de un tratamiento térmico adecuado. Si se sigue correctamente, el resultado es un acero de alta calidad que puede soportar condiciones extremas y mantener su resistencia a lo largo del tiempo.
Algunas patentes que relacionadas son: * CONTENEDOR PARA PRODUCTOS MULTIPLES Y PREFORMA DE CONTENEDOR.
* SISTEMA Y METODO PARA INSPECCIONAR VIAS DE FERROCARRIL.
* DISYUNTOR DE CIRCUITO DE RAMIFICACION DE DESPRENDIMIENTO AUTOMATICO INDEPENDIENTE.
* JUEGOS DE LOTERIA MOVIL BASADOS EN EL SERVICIO DE MENSAJES CORTOS (SMS).
* ENGRANE CONICO CON DENTADO DE CONEXION.
* PERNO HUECO QUE COMPRENDE UN ORIFICIO LONGITUDINAL.
* FIBRAS DE VIDRIO LUBRICADAS ELECTRICAMENTE CONDUCTIVAS.

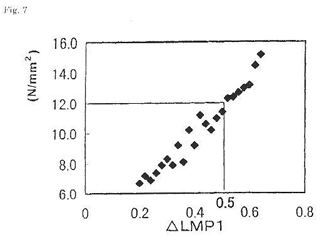

Descripcion: La presente invencion trata de un metodo para fabricar un acero inoxidable martensitico. El metodo comprende los siguientes pasos (a) a (c): (a) preparar un acero que tiene una composicion quimica que consta de, por % de masa, C:0.003 a 0.050%, Si:0.05 a 1.00%, Mn:0.10 a 1.50%, Cr:10.5 14.0%, Ni:1.5 a 7.0%, V:0.02 a 0.20%, N:0.003 a 0.070%, Ti: no ma de 0.300% y el equilibrio de Fe y las impurezas y de P y S entre las impurezas no son ma de 0.035% y no ma de 0.010% respectivamente, y que tambien satisface la siguiente ecuacion: ([Ti] - 3.4 x [N]) / [C] 4.5en donde [C], [N] y [Ti]significan el contenido (% de masa) C, N y Ti, respectivamente.(b) calentar el acero a una temperatura entre 850 y 950ºC,(c) temple general instantaneo del acero, y (d) revenir el acero a una temperatura entre Acl-35ºC y Acl+35ºC y en una condicion de no ma de 0.5 del valor de la variacion (LMP1 en las caracteristicas de reblandecimiento LMP1, que se definen por la siguiente ecuacion:LMPM1=T X (20 + 1.7 x log (t)) x 10-3En donde T es una temperatura de revenido (K), y t es un timepo de revenido (hora)El acero podria adema contener 0.2 a 0.3% de Mo.
Figura Juridica: Patentes de Invencion, PATENTE:Metodo Para Fabricar Un Acero Inoxidable Martensitico. en México
Solicitud: PA/a/2004/010008
Fecha de Presentacion: 2004-10-12
Solicitante(s):
Inventor(es): MUTSUMI TANIDA, c/o Sumitomo Metal Industries, Ltd., 5-33, Kitahama 4-chome, Chuo-ku, 541-0041, Osaka-shi, Osaka, JAPON
Clasificacion: C21D6/00 (2006-01), C22C38/00 (2006-01), C22C38/50 (2006-01) referente a Metodo Para Fabricar Un Acero Inoxidable Martensitico.
