Metodo Y Aparato Para Recoleccion De Vapor.
Información de Patente de Invención

Resumen de la Invención
La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.
El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.
Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.
El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.
En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.
En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.
Descripción Técnica Detallada (Abstract de Base de Datos)

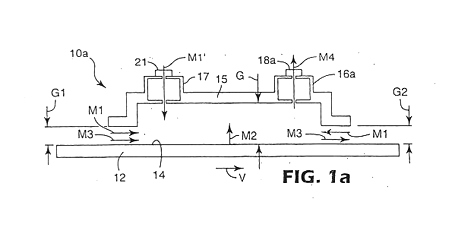

La presente invencion se refiere a un aparato para tratar un sustrato en movimiento de longitud indefinida, caracterizado porque comprende: (a) una superficie de control en proximidad cercana a la superficie del sustrato para definir una separacion de control entre el sustrato y la superficie de control; (b) una primera camara cerca de la superficie de control, la primera camara tiene un dispositivo de introduccion de gas; (c) una segunda camara cerca de la superficie de control, la segunda camara tiene un dispositivo de extraccion de gas de manera que la superficie de control y las camaras definen una region en donde las fases gaseosas adyacentes poseen una cantidad de masa; en donde, ante la induccion de transporte de por lo menos una porcion de la masa dentro de dicha region: M1 significa el flujo de masa promedio en tiempo neto total por ancho de unidad dentro o fuera de la region que resulta de los gradientes de presion, M1' significa el flujo de masa promedio en tiempo neto total de un gas por anchura unitaria en una region a trave de la primera camara desde el dispositivo de introduccion de gas, M2 significa el flujo de masa promedio en tiempo por ancho de unidad a partir o dentro de por lo menos una superficie principal del sustrato en la region, M3 significa el flujo de masa promedio en tiempo neto total por ancho de unidad en la region que resulta del movimiento del material, y M4 significa la velocidad promedio en tiempo del transporte de masa a trave del dispositivo de extraccion de gas por ancho de unidad de manera que M1 + M1' + M2 + M3 = M4, M1 tiene un valor mayor que cero pero no mayor de 0.25 kg/segundo/metro y existe una ligera entrada de gas en la region.
Detalles de la Patente
Figura Jurídica:
Patentes de Invencion
Número de Solicitud:
PA/a/2005/011288
Fecha de Presentación:
20-10-2005
Clasificación:
F26B13/00 (2006-01)
Solicitante(s):
Inventor(es):
WILLIAM B. KOLB, CRAIG A. MILLER, NIRMAL K. JAIN, 3M Center, 55144-1000, Saint Paul, Minnesota, E.U.A.
