Medidor De Fluido De Turbina.
Medidor de fluido de turbina: Un dispositivo para medir el flujo de fluido a través de una turbina
La presente invención se refiere a un dispositivo para medir el flujo de fluido a través de una turbina, en particular, a un medidor de fluido de turbina que puede medir el flujo de fluido a través de una turbina de manera precisa y confiable.
Las turbinas son dispositivos que convierten la energía cinética del fluido en energía mecánica. Las turbinas se utilizan en una amplia variedad de aplicaciones, desde generar energía eléctrica hasta proporcionar propulsión a los aviones. Una de las medidas importantes en la operación de las turbinas es el flujo de fluido que pasa a través de ellas.
El medidor de fluido de turbina de la presente invención comprende un cuerpo principal que tiene una entrada y una salida para el fluido, y una turbina dentro del cuerpo principal. La turbina está conectada a un eje rotativo que se extiende a través del cuerpo principal y está conectado a un dispositivo de medición de la velocidad angular.
GRACIAS POR VISITARNOS
El medidor de fluido de turbina también comprende un dispositivo de medición de la presión diferencial que se conecta a la entrada y salida del cuerpo principal. El dispositivo de medición de la presión diferencial mide la diferencia de presión entre la entrada y la salida del cuerpo principal y proporciona una señal de salida que es proporcional al flujo de fluido que pasa a través del medidor de fluido de turbina.
El medidor de fluido de turbina de la presente invención es capaz de medir el flujo de fluido a través de una turbina con una precisión y confiabilidad sin igual. El dispositivo de medición de la presión diferencial proporciona una señal de salida que es proporcional al flujo de fluido que pasa a través del medidor de fluido de turbina, lo que permite a los usuarios monitorear el flujo de fluido de manera precisa y confiable.
En resumen, el medidor de fluido de turbina de la presente invención es un dispositivo innovador que puede medir el flujo de fluido a través de una turbina con una precisión y confiabilidad sin igual. Este dispositivo tiene una amplia variedad de aplicaciones en la industria, desde la generación de energía eléctrica hasta la propulsión de aviones.
Algunas patentes que relacionadas son: * COMPUESTOS DE TETRAHIDROPIRROLOPIRACINA SUSTITUIDOS TENIENDO AFINIDAD AL CANAL KCNQ2/3 K+ Y SU USO EN FARMACOS.
* MECHUDO DE TRAPEAR Y PALANCA DE PIE PARA ESTE.
* DISPOSITIVO Y METODO PARA PRODUCIR SECCIONES PERFILADAS DENTADAS EN PIEZAS DE TRABAJO.
* DISPOSITIVO PARA EJERCICIO DEL ABDOMEN Y PARTE INFERIOR DEL CUERPO.
* CRECIMIENTO PULSADO DE NANOALAMBRES DE GAN Y APLICACIONES EN MATERIALES Y DISPOSITIVOS DE SUBSTRATO SEMICONDUCTOR DE NITRUROS DEL GRUPO III.
* DERIVADOS DE DISULFURO, SULFURO, SULFOXIDO Y SULFONA DE AZUCARES CICLICOS Y SUS USOS.
* EFECTO SINERGICO DE LA ASOCIACION DE FITASAS SOBRE LA HIDROLISIS DEL ACIDO FITICO.

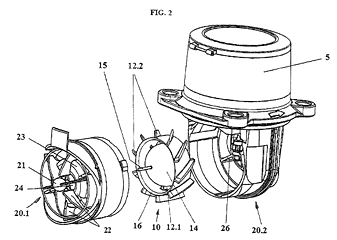

Descripcion: La invencion se relaciona con un medidor de fluido de turbina para medir el consumo de fluidos, en particular agua. El medidor de fluido de turbina comprende una caja (1) teniendo una entrada (2) y una salida (3) y un canal (4) de paso. El medidor de fluido de turbina comprende tambien una unidad (5) de medicion para medir e indicar el consumo. Una turbina (10) con un nucleo (11) de rodete y un numero de aspas (12.1, 12.2) radiales se ubica en el interior del canal (4). Un inserto (20) de soporte tambien se ubica en el interior del canal (4) y consiste de una cruz (20.1) guia de agua y un cuerpo (20.2) basico de inserto. La cruz (20.1) guia de agua comprende una parte (21) central, unos travesaños (22) radiales que se extienden de la parte (21) central a la pared del canal (4), un cuerpo (23) de tobera que envuelve el frente (14) de la turbina (10), dejando, sin embargo, un intersticio (17) por el cual pasa el fluido, y comprende una abertura (24) central en el cuerpo (23) de tobera. Las aspas (12.1, 12.2) de la turbina (10) estan posicionadas cerca del cuerpo (23) de tobera. Un anillo (16) de tobera conecta las aspas (12.1, 12.2) y se extiende sobre el contorno externo del cuerpo (23) de tobera, de manera que un intersticio (18) de tobera queda entre el anillo (16) de tobera y el cuerpo (23) de tobera. El intersticio (18) de tobera se comunica con el intersticio (17) entre el cuerpo (23) de tobera y el frente (14) de la turbina (10). El intersticio (17) y el intersticio (18) de tobera conducen el fluido de manera tal que la turbina empieza a moverse aun con una corriente minima de fluido y, aun con una tasa maxima de corriente, guarda su posicion atra de la cruz (20.1) guia de agua sin necesitar cojinete alguno.
Figura Juridica: Patentes de Invencion, PATENTE:Medidor De Fluido De Turbina. en México
Solicitud: MX/a/2008/003226
Fecha de Presentacion: 2008-03-07
Solicitante(s):
Inventor(es): HOLGER KUHLEMANN, Delmweg 10, 31157, Saarstedt, ALEMANIA
Clasificacion: G01F1/115 (2006-01) referente a Medidor De Fluido De Turbina.
