Llave De Paso Para Control De Fluidos.

Resumen de la Invención

La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.

El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.

Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.

El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.

En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.

Descripción Técnica Detallada (Abstract de Base de Datos)

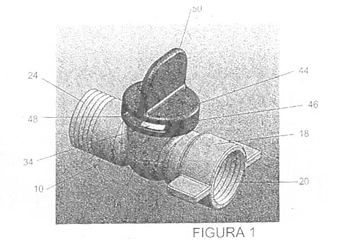

El presente modelo de utilidad se refiere a una llave de paso para el control de fluidos que comprende: un cuerpo que incluye un pasaje longitudinal, dicho cuerpo teniendo un extremo de entrada y un extremo de salida para ser acoplados a tuberias de entrada y salida del fluido; el cuerpo incluyendo una cavidad cilindrica ubicada en posicion perpendicular con respecto al cuerpo; un vastago colocado internamente en la cavidad cilindrica del cuerpo, dicho vastago teniendo un extremo inferior y un extremo superior; el extremo inferior del vastago teniendo un pasaje transversal, que en una posicion de abertura de la llave de paso el pasaje transversal queda alineado con el pasaje longitudinal del cuerpo para el paso del fluido y, en una segunda posicion cierra el paso del fluido, caracterizado porque la cavidad cilindrica comprende una seccion superior cilindrica que incluye medios de retencion proyectados hacia afuera y, el extremo superior del vastago comprende una tapa que cubre la seccion superior cilindrica del cuerpo, la tapa incluyendo ranuras de retencion que se forman longitudinalmente alrededor de la tapa, dichas ranuras de retencion se acoplan con los medios de retencion para fijar el vastago al cuerpo de la llave de paso, dicho vastago siendo girable en la cavidad cilindrica, dicho movimiento girable del vastago siendo delimitado a trave de las ranuras de retencion, para permitir la posicion de cierre o abertura de la llave de paso.

Detalles de la Patente

Figura Jurídica:

Modelos de Utilidad

Número de Solicitud:

MX/u/2008/000417

Fecha de Presentación:

18-12-2008

Clasificación:

F16K5/04 (2006-01)

Solicitante(s):

Inventor(es):

SERGIO N. ROVIRA ADAME, Hamburgo No. 291, Col. Alta Vista, 64840, Monterrey, N.L., MEXICO

Información Adicional

Una de las innovaciones más importantes en el campo de la ingeniería mecánica y de la construcción es la llave de paso para control de fluidos. Esta herramienta esencial permite a los usuarios controlar la circulación de líquidos y gases en una variedad de aplicaciones. Desde la instalación de tuberías en hogares y edificios, hasta la construcción de infraestructura industrial y comercial, la llave de paso es un elemento crucial en cualquier sistema de fluidos. La llave de paso para control de fluidos es una patente que ha sido desarrollada para ofrecer una solución a los problemas de flujo de líquidos y gases. Este dispositivo se compone de una carcasa de metal o plástico, que contiene una serie de componentes internos. Estos componentes incluyen un asiento de válvula, un vástago, una manija y un sello de empaque. La llave de paso se instala en una tubería y se utiliza para controlar el flujo de líquido o gas a través de la tubería. El asiento de válvula es uno de los componentes más importantes de la llave de paso. Este componente es el que controla el flujo de líquido o gas a través de la tubería. Cuando la manija de la llave se gira, el asiento de válvula se mueve hacia arriba o hacia abajo para abrir o cerrar la tubería. El vástago es el componente que conecta la manija con el asiento de válvula. Cuando la manija se gira, el vástago se mueve hacia arriba o hacia abajo para mover el asiento de válvula. La llave de paso para control de fluidos es una herramienta esencial en cualquier sistema de tuberías. Esta patente ha sido diseñada para ofrecer una solución a los problemas de flujo de líquidos y gases en todo tipo de aplicaciones. Desde la instalación de tuberías en hogares y edificios, hasta la construcción de infraestructura industrial y comercial, la llave de paso es un elemento crucial en cualquier sistema de fluidos. Si estás buscando una solución confiable y duradera para el control de fluidos, la llave de paso para control de fluidos es la respuesta.
