Estructura De Parte De Brazo Oscilante.

Resumen de la Invención

La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.

El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.

Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.

El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.

En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.

Descripción Técnica Detallada (Abstract de Base de Datos)

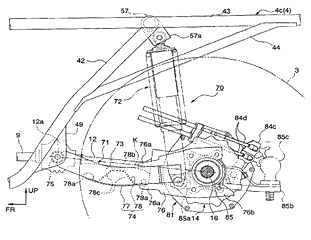

La presente invencion se refiere a un vehiculo (1) que tiene una estructura de cuerpo de vehiculo (4), una estructura de brazo oscilatorio que tiene un brazo oscilatorio (71) que incluye, un par de cuerpos de brazo (73) izquierdo y derecho que se doblan para proyectarse hacia abajo y un miembro de travesaño (74) que se extiende entre estos, ruedas traseras (3) siendo suspendidas en un extremo del brazo oscilatorio (71), una flecha (12) motriz trasera que impulsa las ruedas traseras (3) siendo conectada a una unidad de engranes (14) de reduccion final trasera y estando colocada sobre el miembro de travesaño el cual protege una porcion expuesta de la flecha motriz (12), y en donde, en una vista lateral del vehiculo, el miembro de travesaño (74) esta contenido dentro de un perfil de cada uno de los cuerpos del brazo (73), y es formado con una seccion trapezoidal, de manera que una porcion inferior del mismo es ma ancha que una porcion superior del mismo, en donde, el miembro de travesaño (74) con una seccion trapezoidal, comprende: un elemento de placa (77) que tiene una seccion transversal en forma de arco que se extiende a lo largo de un lado inferior de cada uno de los cuerpos del brazo (73) sin ser proyectada hacia debajo de los mismos y un elemento en forma de sombrero (78) que se proyecta hacia arriba y que tiene unos bordes inferiores delanteros y traseros (78a) que se traslapan arriba en porciones correspondientes del elemento de placa, en donde un extremo superior del elemento de sombrero se localiza en una posicion ma baja que un extremo superior de cada cuerpo de brazo (73) y aun ma abajo que la posicion de la flecha motriz.

Detalles de la Patente

Figura Jurídica:

Patentes de Invencion

Número de Solicitud:

PA/a/2005/009184

Fecha de Presentación:

29-08-2005

Clasificación:

B60K17/00 (2006-01), B62K25/28 (2006-01), B62K5/00 (2006-01), B62M17/00 (2006-01)

Solicitante(s):

Inventor(es):

HIDEO YANAI, KOZO YAMADA, YUJI MAKI, c/o Kabushiki Kaisha Honda Gijutsu Kenkyusho. 4-1, Chuo 1-Chome, Wako-shi, Saitama, JAPON

Información Adicional

El brazo oscilante es una parte fundamental del sistema de suspensión de un vehículo. Su función principal es la de conectar la rueda trasera con el chasis, permitiendo el movimiento vertical de la misma y absorbiendo las irregularidades del terreno para ofrecer una conducción más suave y segura. La estructura del brazo oscilante puede variar según el modelo de vehículo y el tipo de suspensión que se utilice. Sin embargo, en general, esta pieza está formada por una barra de metal que se une al chasis mediante un soporte y a la rueda mediante una articulación. En la mayoría de los casos, el brazo oscilante se compone de dos partes: el brazo superior y el brazo inferior. El brazo superior es el que se une al chasis y suele ser más corto que el inferior. El brazo inferior, por su parte, se une a la rueda y es más largo que el superior. Ambos brazos están unidos por un pivote central, que permite que la rueda se mueva hacia arriba y hacia abajo de forma independiente del chasis. Además, el brazo oscilante también cuenta con un buje, que se encuentra en la parte donde se une con la rueda y que permite que esta gire libremente. Es importante destacar que, en algunos sistemas de suspensión, el brazo oscilante puede estar formado por una sola pieza en lugar de dos. En este caso, la estructura es similar, pero la pieza es más larga y se curva para adaptarse a la forma del chasis y la rueda. En resumen, la estructura del brazo oscilante es esencial para el correcto funcionamiento del sistema de suspensión de un vehículo. Su diseño y composición pueden variar según el modelo y la suspensión utilizada, pero en general, esta pieza está formada por dos brazos unidos por un pivote central y un buje, permitiendo que la rueda se mueva de forma independiente del chasis y ofreciendo una conducción más suave y segura.
