Dispositivo Para Un Sistema De Cierre Antipanico Para Puertas De Emergencia.

Resumen de la Invención

La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.

El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.

Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.

El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.

En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.

Descripción Técnica Detallada (Abstract de Base de Datos)

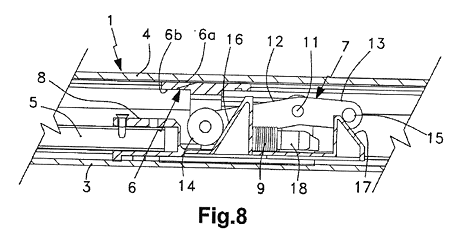

La presente invencion se refiere a un dispositivo para un sistema de cierre antipanico para puertas de emergencia, en particular para un sistema de cierre antipanico consistente en una barra pulsadora (1), dispuesta en el ancho de la puerta (2) y que consta de un chasis fijo (3) de perfil en "U" que esta anclado sobre la puerta (2) y un chasis movil (4) de pulsado que tambien es de perfil en "U", enfrentado al anterior, y que esta relacionado con el chasis fijo (3) a trave de unos medios basculantes que, al pasar de la posicion no pulsada a la pulsada, producen el desplazamiento longitudinal de un tirante (5) que acciona el mecanismo de apertura de la cerradura que esta asociada a la barra pulsadora (1) antipanico, caracterizado poique los medios basculantes son al menos dos juegos, cada uno de los cuales comprende una placa (6), unos medios elasticos asociados a la placa (6), una palanca basculante (7), un terminal (8) unido al tirante (5), y un muelle helicoidal (9) de extension que, respecta del desplazamiento operativo, o carrera activa, del tirante (5) en el accionamiento de apertura de la cerradura asociada, este muelle helicoidal (9) opera entre dichos terminal (8) y chasis fijo (3 en donde: la placa (6) es de indole metalica obtenida por moldeo, esta guiada de modo deslizante a lo largo del chasis movil (4) y tiene unas caras superior (6a) e inferior (6b) que son la adosada al fondo del chasis movil (4) y la opuesta a ella, respectivamente; los medios elasticos asociados a la placa (6) estan montados operativamente entre la placa (6) y el chasis movil (4) y consisten en un resorte curvo (10) que esta acoplado en la placa (6) y que en estado de reposo, con la placa (6) aun sin instalar en el chasis movil (4), este resorte curvo (10) se extiende con su convexidad sobresaliendo por encima de la cara superior (6a) de la misma; la palanca basculante (7) posee un eje (11) de giro vinculado al chasis fijo (3) y un par de brazos, primero (12) y segundo (13), el primer brazo (12) en su extremo esta articulado con dicha placa (6) incorporando coaxialmente una rueda (14) de naturaleza plastica y el seguido brazo (13) en su extremo tiene un travesaño cilindrico (15); el terminal (8) unido al tirante (5) posee dos rampas, primera (16) y segunda (17), que son ascendentes desde la base del chasis fijo (3) en "U", que estan opuestas entre si, la primera rampa (16) esta orientada hacia el inicio de dicha carrera activa del tirante (5) y la segunda rampa (17) mira hacia el final de esta carrera activa, y que estas rampas primera (16) y segunda (17) estan en contacto permanente con la rueda (14) y el travesaño (15) de dichos brazos primero (12) y segundo (13) de la palanca basculante (7), respectivamente; y el muelle helicoidal (9) esta instalado entre el dorso de la primera rampa (16) y un tope (18) que esta sujeto al chasis fijo (3).

Detalles de la Patente

Figura Jurídica:

Patentes de Invencion

Número de Solicitud:

PA/a/2006/008028

Fecha de Presentación:

13-07-2006

Clasificación:

E05B65/10 (2006-01)

Solicitante(s):

Inventor(es):

FERMIN GOMEZ GONZALEZ, Embajador Aznar, 2-5, 20300, Irun (Guipuzcoa), ESPAÑA

Información Adicional

En cualquier edificio, la seguridad es una prioridad. En caso de una emergencia, las puertas de salida deben estar desbloqueadas y ser fáciles de abrir para garantizar la seguridad de las personas. Es por eso que los sistemas de cierre antipánico son una necesidad en cualquier puerta de emergencia. Un dispositivo para un sistema de cierre antipánico para puertas de emergencia es un elemento crucial para garantizar la seguridad en los edificios. Este dispositivo se coloca en la puerta y permite que se abra fácilmente desde el interior en caso de una emergencia. Además, el dispositivo también permite que la puerta se cierre automáticamente después de que las personas hayan pasado por ella, lo que garantiza que la puerta esté cerrada y segura. Existen diferentes tipos de dispositivos para sistemas de cierre antipánico para puertas de emergencia. Uno de los más comunes es el dispositivo de barra de pánico, que se encuentra en la parte interior de la puerta y puede activarse fácilmente con una presión mínima. Otro tipo de dispositivo es la manija de palanca, que se encuentra en la parte interior de la puerta y también puede abrirse fácilmente con una presión mínima. Es importante mencionar que estos dispositivos deben cumplir con ciertas normas de seguridad para garantizar su eficacia. Por ejemplo, deben ser fáciles de usar y tener una resistencia adecuada para soportar el uso constante. Además, deben ser compatibles con el tipo de puerta y el marco en el que se instalarán. En resumen, un dispositivo para un sistema de cierre antipánico para puertas de emergencia es un elemento esencial para garantizar la seguridad en los edificios. Estos dispositivos se colocan en las puertas de emergencia y permiten que se abran fácilmente desde el interior en caso de una emergencia. Es importante que estos dispositivos cumplan con ciertas normas de seguridad para garantizar su eficacia y que sean compatibles con el tipo de puerta y el marco en el que se instalarán. La seguridad nunca debe ser una preocupación secundaria y estos dispositivos son una forma efectiva de garantizar la seguridad en cualquier edificio.
