Disposicion Introducida A Ventilador.

Resumen de la Invención

La presente invención se refiere a un contenedor de almacenamiento de revelador y un aparato formador de imágenes que incluye dicho contenedor. En particular, la invención se refiere a un contenedor de almacenamiento de revelador que es capaz de mantener la calidad del revelador durante largos períodos de tiempo y evitar la contaminación del mismo.

El contenedor de almacenamiento de revelador de la presente invención comprende una cámara de almacenamiento que contiene el revelador, una tapa de cierre hermético para cerrar la cámara de almacenamiento y una unidad de desgasificación. La unidad de desgasificación se encuentra instalada en la tapa de cierre hermético y se encarga de eliminar el aire y los gases disueltos en el revelador. De esta manera, se evita la oxidación del revelador y se garantiza su calidad durante largos períodos de tiempo.

Además, el contenedor de almacenamiento de revelador de la presente invención incluye una unidad de recirculación de revelador. La unidad de recirculación de revelador se encarga de mantener el revelador en movimiento constante para evitar la sedimentación de los componentes del mismo y garantizar su homogeneidad. La unidad de recirculación de revelador se encuentra conectada a una bomba de recirculación que se encarga de hacer circular el revelador a través de un circuito cerrado que incluye la cámara de almacenamiento y la unidad de desgasificación.

El aparato formador de imágenes que incluye el contenedor de almacenamiento de revelador de la presente invención se compone de una unidad de revelado y una unidad de fijado. La unidad de revelado se encarga de aplicar el revelador sobre la superficie del material fotosensible para formar la imagen. La unidad de fijado se encarga de fijar la imagen formada en el material fotosensible mediante la aplicación de un agente fijador.

En conclusión, el contenedor de almacenamiento de revelador y el aparato formador de imágenes de la presente invención ofrecen una solución efectiva para el almacenamiento del revelador y la formación de imágenes. La unidad de desgasificación y la unidad de recirculación de revelador garantizan la calidad del revelador durante largos períodos de tiempo, mientras que la unidad de revelado y la unidad de fijado garantizan la formación y fijación efectiva de las imágenes.

Descripción Técnica Detallada (Abstract de Base de Datos)

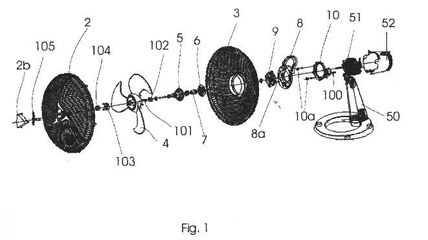

El presente modelo de utilidad se refiere a disposicion introducida a ventilador, que comprende una rejilla frontal (2), una rejilla trasera (3) y una helice (4), que se caracteriza por el hecho de que la rejilla frontal (2), posee un compartimento fijo en forma de tubo (2 a), para la insercion de un boton (2b), cooperante a la helice (4), el ventilador (1) tambien incluye una base (50) que soporta el motor (51) que esta cubierto por un cuerpo trasero (52), siendo que junto al motor (51) del ventilador se coloca una palanca (lO) para retirar las rejillas (2,3) y la helice (4), adema de un asa (8) y un gancho (8 a), la rejilla trasera (3), tiene en su region central, dos costillas que impulsan las trabas (10 a) de la palanca (10) liberandola para que se pueda mover; el conjunto formado por las rejillas (2, 3) y helice (4) se retira por la cooperacion de la palanca (10) que a al girar empuja a un anillo (9) que se encaja en el asa (8), y el anillo (9), a su vez, empuja una 15 clavija guia (7) y un resorte (106), causando que gire la traba (6) liberando asi a los dientes de la helice (4), la liberacion de los dientes de la helice (4), hace que esta sea empujada al frente por un resorte (101) que se mantiene bajo presion mediante una tapa(l02), apoyada en un arrastre (5), la helice (4), para dislocarse hacia el frente, empujara un apoyo del boton (103) que, a trave de una prolongador de curso (105), provocara un desplazamiento del boton (2b), de modo suficientemente bueno para ser una señal de que la helice (4) esta destrabada; al girar la palanca (10), la rejilla trasera (3) tambien queda suelta, pudiendose remover todo el conjunto: los dientes de la helice (4) se presentan en forma de cuña para permitir el bloqueo de esta sobre el casquillo de arrastre (5), que esta presa en el eje del motor (51); en la traba 6 (6) hay alojamientos, tambien en forma de cuña para recibir los dientes de la helice (4), el casquillo de arrastre (5) tambien tiene construcciones en angulo que promueven el giro de la helice (4) para que se encaje correctamente, permitiendo que los dientes de la helice (4), naturalmente se encajen en los alojamientos de la traba (6); el tubo (2 a) de la rejilla frontal (2) restringe el movimiento axial y radial de la helice (4) cuando esta es desmontada del casquillo de arrastre (5); despue de destrabar el conjunto de cajas (2, 3) y la helice (4), cuando la palanca de liberacion (1O)se suelta, esta regresa por la fuerza de un resorte muelle (100), a una posicion intermedia, limitado por las trabas (10 a); la fijacion de la rejilla trasera (3) sucede a trave de de lengüetas (10b) de la palanca (10); teniendo a la rejilla trasera (3) y la helice (4) ya montadas, se monta la rejilla frontal (2), siendo que el boton (2b) quedara recogido por la accion de un resorte (104); si el conjunto de las rejillas (2,3) con una helice (4) esta montado por separado y luego es incorporado en la base (50), la rejilla trasera (3) sera trabada normalmente y la helice (4) quedara suelta, siendo que para trabarla, se debe de empujar el boton 2b, que sobresaldra indicando dicha condicion.

Detalles de la Patente

Figura Jurídica:

Modelos de Utilidad

Número de Solicitud:

MX/u/2008/000242

Fecha de Presentación:

06-08-2008

Clasificación:

F04D29/70 (2006-01)

Solicitante(s):

Inventor(es):

JOSE CARLOS VENEZIANO, ANGELO WAGNER MERLO, Rua Jaguar, 167-Vinhas de Vista Alegre, Vinhedo, Sao Paulo, BRASIL

Información Adicional

La presente invención se refiere a una disposición introducida a ventilador que tiene como objetivo mejorar el rendimiento y la eficiencia del ventilador en la circulación del aire. La disposición introducida a ventilador consiste en la incorporación de un dispositivo de control de flujo de aire en la entrada del ventilador, que permite regular la cantidad de aire que entra en el mismo. Este dispositivo de control de flujo de aire está formado por una serie de paletas móviles que se ajustan automáticamente en función de la velocidad del ventilador y de las necesidades de ventilación del lugar. Además, la disposición introducida a ventilador también incluye un sistema de filtrado de aire que se encuentra en la entrada del dispositivo de control de flujo de aire, lo que permite mejorar la calidad del aire que circula en el ambiente. La disposición introducida a ventilador también puede incluir un sistema de enfriamiento, que se encuentra en la salida del ventilador, lo que permite reducir la temperatura del aire que circula en el ambiente. La disposición introducida a ventilador es especialmente útil en lugares donde se requiere una circulación constante de aire, como en hospitales, centros comerciales, oficinas, entre otros. Además, su diseño compacto y eficiente permite una fácil instalación y mantenimiento. En conclusión, la disposición introducida a ventilador es una innovación en el campo de la ventilación que permite mejorar el rendimiento y la eficiencia del ventilador, así como la calidad del aire que circula en el ambiente. Su diseño compacto y eficiente la convierte en una opción ideal para lugares donde se requiere una circulación constante de aire.
